Stacje kontenerowe transformatorowe ETSI, ETSE, ZKSNe





Stacje kontenerowe transformatorowe oraz złącza kablowe ZKNSe to rozwiązania przeznaczone do zasilania w energię elektryczną osiedli mieszkaniowych w miastach, osiedli podmiejskich i wsi, placów budów, zakładów przemysłowych oraz wszelkiego rodzaju obiektów wymagających zasilania w energię elektryczną.

Mnogość rozwiązań, praktyczna budowa oraz szeroki zakres parametrów technicznych i precyzyjne wykonanie sprawiają, że nasze stacje kontenerowe SN i nN są maksymalnie dopasowane do potrzeb danego obiektu.


Stacje kontenerowe transformatorowe – rodzaje i budowa



Stacje kontenerowe ETSI



Stacje kontenerowe transformatorowe ETSI to stacje z obsługą od wewnątrz. Ich konstrukcja to trzy niezależne elementy:



  • fundament,

  • bryła główna,

  • dach,

Fundament jest w pełni szczelny i stanowi barierę dla wody z zewnątrz jak i dla ewentualnego wycieku oleju wewnątrz stacji. W fundamencie wykonywane są przepusty kablowe tak, aby stację można było podłączyć do sieci SN oraz nN. W bryle głównej umieszcza się rozdzielnice SN i nN oraz transformator.

stacje kontenerowe producent

Możesz dobrać do indywidualnych wymagań kolorystykę stacji. Do wyboru masz również trzy rodzaje dachu:

  • dach betonowy,

  • dach metalowy dwuspadowy,

  • dach metalowy wielospadowy,

Przykładowe typy stacji ETSI, rozmieszczenie aparatury i schematy elektryczne znajdziesz w naszym katalogu.




Stacje kontenerowe ETSE



Stacje kontenerowe transformatorowe ETSE to stacje z obsługą zewnętrzną. Stacja ETSE składa się z dwóch elementów: kontenera betonowego połączonego z piwnicą kablową w formie monolitu oraz dachu betonowego. Kolorystyka stacji kontenerowych ETSE może być dopasowana zgodnie z życzeniem klienta.





Schematy elektryczne stacji, rozmieszczenie aparatury i wymiary stacji znajdziesz w naszym katalogu.



stacja kontenerowa_nowa

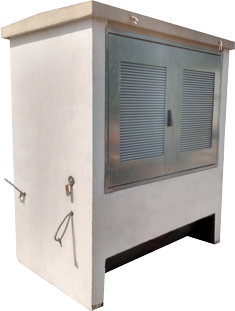

Stacje kontenerowe – złącza kablowe ZKSNe

Stacje kontenerowe – złącza kablowe ZKSNe to rozwiązania z obsługą od zewnątrz. Znajdują zastosowanie m.in. w elektroenergetyce. Pełnią rolę punktu rozgałęźnego.

Obudowa ZKSNe to:



  • bryła główna (żelbet kl. C30/37),

  • dach (żelbet kl. C30/37),

Centralnym elementem złącza jest rozdzielnica SN w izolacji SF6 typu TGS (ELENCO) umieszczona wewnątrz obudowy, której obsługa odbywa się z zewnątrz. Część fundamentowa w złączu jest betonowa z otworami technologicznymi na wprowadzenie kabli (umieszczonymi pod rozdzielnicą SN). Do rozdzielnicy można przyłączać głowice wszystkich wiodących producentów (CELLPACK, Euromold, Raychem, F&G, 3M, ABB).

Schematy elektryczne, rozmieszczenie aparatury czy wymiary złącz kablowych znajdziesz w naszym katalogu.

kontenerowe stacje transformatorowe


Stacje kontenerowe transformatorowe Emiter – wyposażenie



Firma Emiter – producent rozdzielnic i obudów elektrycznych oferuje także wyposażenie stacji kontenerowych.

Stacje nN mogą zostać wyposażone w:

  • rozdzielnice RNTw

  • rozdzielnice RNTz



Stacje SN mogą zostać wyposażone w:

  • rozdzielnice TGS

Dokładne parametry i więcej szczegółów znajdziesz w naszym katalogu.
