Przekładniki prądowe nN napowietrzne CTN5

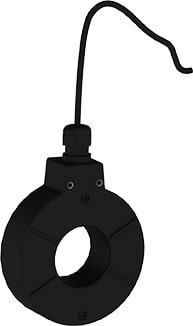

Przekładniki prądowe nN CTN5 to przekładniki jednofazowe, przeznaczone do zastosowań zewnętrznych. Pierścieniowy rdzeń wraz z nawiniętym na nim uzwojeniem wtórnym, umieszczony jest w obudowie i zalany elektroizolacyjną żywicą, która stanowi skuteczne zabezpieczenie przed zewnętrznymi czynnikami atmosferycznymi oraz niepożądaną ingerencją w konstrukcję.
Poprzez dławik wyprowadzony jest przewód przyłączeniowy 2x2,5 mm² (2x4 mm²) o długości 4 lub 6 m, w wzmocnionej izolacji gumowej (trudnopalnej i olejoodpornej). Przekładniki prądowe niskiego napięcia CTN5 montowane są bezpośrednio na torze prądowym lub ustawione na krawędzi transformatora. Tor prądowy przechodzący przez otwór w obudowie przekładnika stanowi uzwojenie pierwotne. Dwa otwory gwintowane M5 umożliwiają zamocowanie urządzenia w ustalonym położeniu. Dodatkowo z jednej strony obudowy znajdują się specjalne wypusty, które zapobiegają gromadzeniu się wody wewnątrz otworu obudowy przekładnika podczas gdy urządzenie ustawione jest na płaskiej powierzchni.
![przekladniki pradowe nn](http://static.emiter.com/emiter3/filer_public_thumbnails/filer_public/70/05/70055ae5-3d3d-4007-8400-056e0f26c89b/plik-kolazu_przekladniki_5-min.jpg__400x249_q85_subject_location-105%2C66_subsampling-2.jpg)
![przekladniki pradowe nn](http://static.emiter.com/emiter3/filer_public_thumbnails/filer_public/d0/7f/d07fa35d-6162-48b4-a6b5-553b54f0af66/ct_5_przekladnik_3d-min.jpg__193x326_q85_subject_location-0%2C0_subsampling-2.jpg)
![przekladniki pradowe nn](http://static.emiter.com/emiter3/filer_public_thumbnails/filer_public/4d/2c/4d2cb7f3-7baa-4404-a453-df1c8ba1177f/przekladnik_ct5front-min.jpg__199x338_q85_subject_location-0%2C0_subsampling-2.jpg)
![przekladniki pradowe nn](http://static.emiter.com/emiter3/filer_public_thumbnails/filer_public/ab/b7/abb7446b-d481-49d2-ad0f-47a40c6b183d/przekladnik_ct5tyl-min.jpg__199x330_q85_subject_location-0%2C0_subsampling-2.jpg)
![przekladniki pradowe nn](http://static.emiter.com/emiter3/filer_public_thumbnails/filer_public/7d/15/7d1502fe-6160-46e4-8a0f-c3df5d65362b/przekladnik_ct5lewa-min.jpg__61x343_q85_subject_location-0%2C0_subsampling-2.jpg)
Przekładniki prądowe niskiego napięcia CTN5 - najważniejsze cechy
gwarantują bezpieczne
warunki pracy instalatorom
są odporne na działanie szkodliwych
czynników atmosferycznych, jak np. wilgoć
przeznaczone do zastosowań zewnętrznych
wzorcowane w laboratorium zakładowym
wykonane są w obudowie typu: E10, E11, E12,E13
nie wymagają
konserwacji
